Centro de mecanizado vertical HW-850V
La estructura ultrarrígida del hw-850V y el diseño de guía lineal de alta precisión de ejes X/Y/Z y husillo de bolas con precarga de bloqueo le brindan un rendimiento de mecanizado rápido, robusto y estable, lo que lo hace adecuado para el procesamiento de piezas de alta precisión y el procesamiento de matrices. Puede usarse ampliamente en la industria automotriz, de maquinaria, de instrumentación, de textiles industriales ligeros y de instrumentos electrónicos, y puede demostrar plenamente capacidades de procesamiento de alta precisión y alta eficiencia a un costo muy razonable.
Parámetro
rango de procesamiento | Recorrido del eje X | mm | 800 |
| Recorrido del eje X | mm | 500 | |
| Recorrido del eje X | mm | 500 | |
| Distancia desde la punta del husillo hasta la mesa | mm | 140-640 | |
| Distancia desde el centro del husillo hasta la superficie del riel de la columna | mm | 520 | |
banco de trabajo | tamaño de la mesa | mm | 900*500 |
| capacidad máxima de carga | kilogramo | 600 | |
| Ranura en forma de T | No. | 5-18*100 | |
| Sistema de control numérico | Sistema Fanuc | oi-MF | |
Eje principal | Modo de conexión | Forma de nudo recto | |
| Velocidad del husillo | RPM | 12000 | |
| Conicidad y especificaciones del husillo | TBC 40 | ||
| Potencia del motor del husillo | en | 15-12000 rpm | |
| Par de torsión del husillo | Nuevo Méjico | 52,5/70/95,5 (T1/T2 60 min/T2 15 min) | |
triaxial | Potencia del motor de tres ejes X, Y, Z | en | 3.0/3.0/3.0 |
| Par motor de tres ejes X, Y, Z | Nuevo Méjico | 20/45 | |
| Velocidad de movimiento rápida X, Y, Z | metros por minuto | 30/30/30 | |
| Precisión de la máquina herramienta | Precisión de posicionamiento (X/Y/Z) | mm | 0,003/300 |
| Precisión de posicionamiento repetido (X/Y/Z) | mm | 0,002/300 | |
| otro | Dimensiones del contorno de la máquina | mm | 2600X2750X2900 |
| Peso del motor principal | kilogramo | 5500 |
Característica
Cabezal de máquina
Costillas transversales reforzadas para aumentar la flexión y
Resistencia a la torsión.

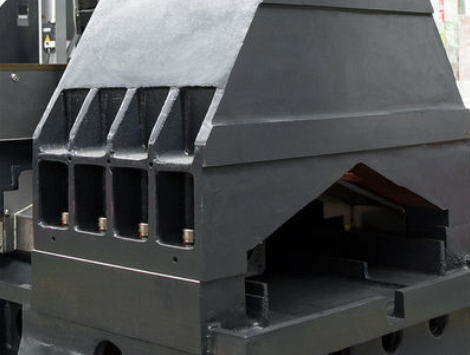

Columna
Columna tipo A de gran luz con estructura en forma de caja y altura
Rigidez para garantizar la estabilidad durante el mecanizado.

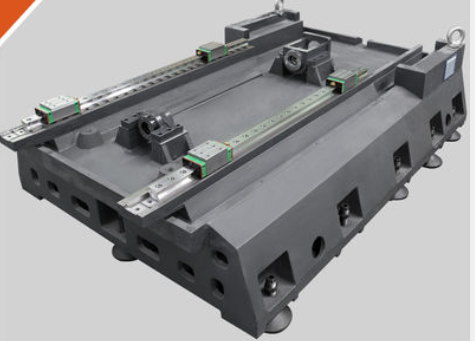

Base
Base tipo caja de doble capa para garantizar una alta estabilidad.
y rigidez.
Sillín
Estructura extra ancha de doble T para mejorar la rigidez y
estabilidad durante la alimentación rápida

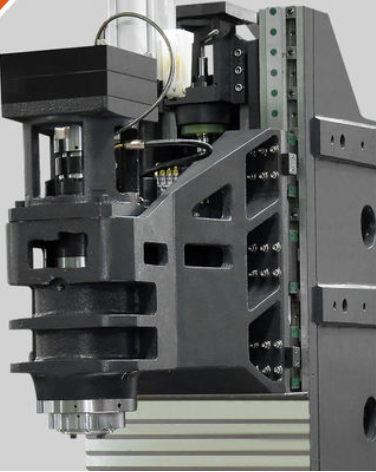

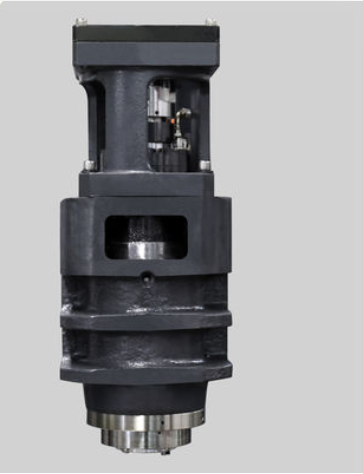

Cabezal de husillo
Cabezal de husillo con estructura de caja para aumentar la rigidez del corte.
Mejorar la eficiencia del mecanizado.

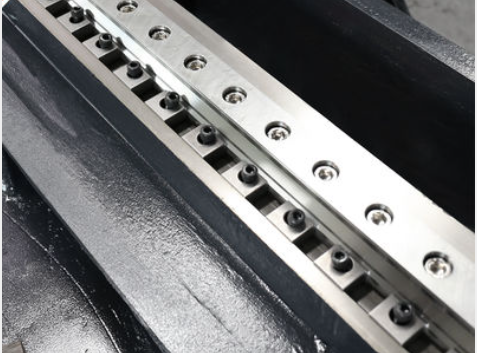

Camino guía
Guía lineal de bolas/rodillos de 3 ejes, avance rápido
48 metros por minuto.
Control deslizante

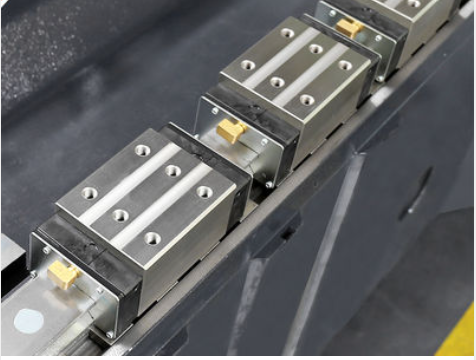

3 controles deslizantes en el eje Z para aumentar la estabilidad y la precisión
Durante el mecanizado.

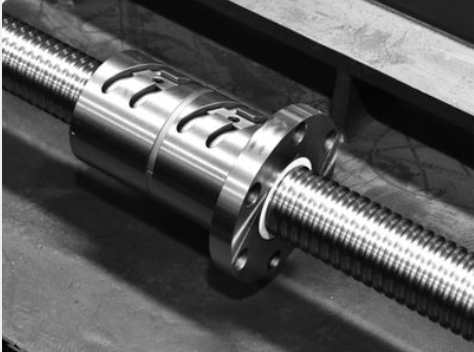

Tornillo
Tornillo de bola de alta precisión de grado C3 con preextensión
proceso, mejorar la rigidez de la transmisión y
precisión de la máquina

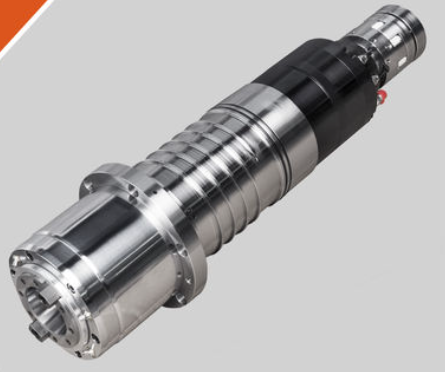

Huso
Husillo de transmisión directa/por correa con refrigerante de aceite de husillo y
Sistema de soplado para garantizar la precisión del husillo y
Estabilidad en funcionamiento a alta velocidad.

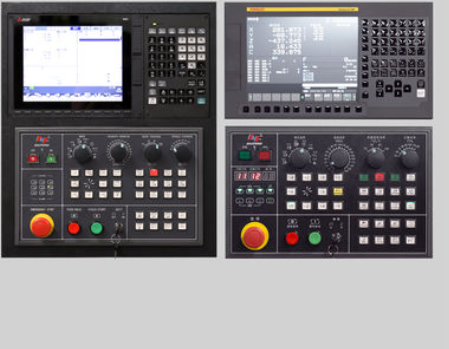

Sistema controlador
Sistema de controlador Mitsubishi/Fanuc/Siemens opcional.
Configuración
Lista de piezas principales de máquinas herramienta
| 1 | Sistema de control | FANUC | 11 | Intercambiador de calor de caja eléctrica | Sostener |
| 2 | Motor de husillo | FANUC | 12 | Motor refrigerado por corte | Lorex |
| 3 | Motor de tres ejes | FANUC | 13 | Combinación de tres puntos | Oro |
| 4 | Tornillo de tres ejes | NSK | 14 | Elemento de manipulación de la fuente de aire | Oro |
| 5 | Carril de tres ejes | Rexroth/THK | 15 | Contactor principal | Mitsubishi |
| 6 | Cojinete | NSK | 16 | Disyuntor de caja moldeada | Mitsubishi |
| 7 | Enganche | R+W/NBK | 17 | Relé | Omrón |
| 8 | Sistema de perforación con cuchillo | Por ejemplo | 18 | Fuente de alimentación conmutada | Omrón |
| 9 | Sistema de recorrido de aire combinado con electroválvula | Oro | 19 | Alambre (alambre resistente al aceite) | Sai Yang |
| 10 | Sistema de refrigeración del eje principal | Sostener | 20 | Carrera de volante | Sai Yang |
Solicitud
Se utiliza ampliamente en la industria de automóviles, maquinaria, instrumentación, textiles industriales ligeros,
Los instrumentos electrónicos pueden presentar una capacidad de mecanizado de alta precisión y alta eficiencia a un costo muy razonable.
